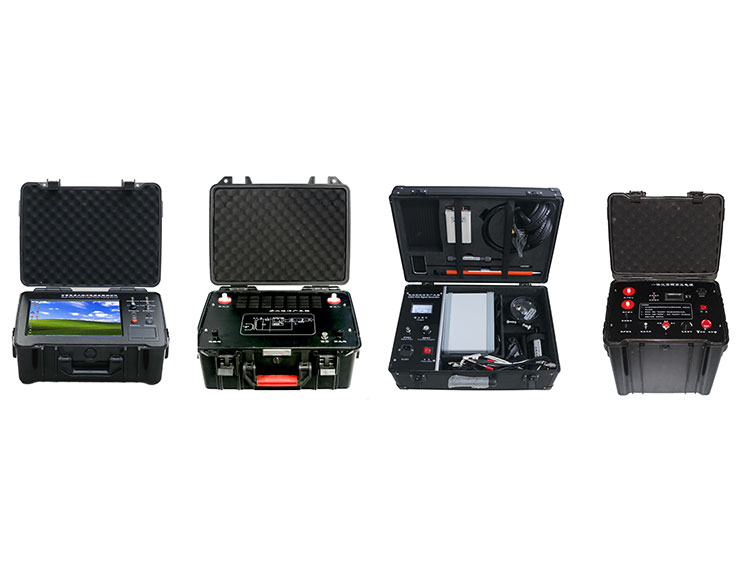

JZ3201全智能多次脈沖電纜故障測試儀該系統主要由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。最大特點就是規避了90%復雜的高阻故障波形難以讀取。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器通用技術條件。

產品特點

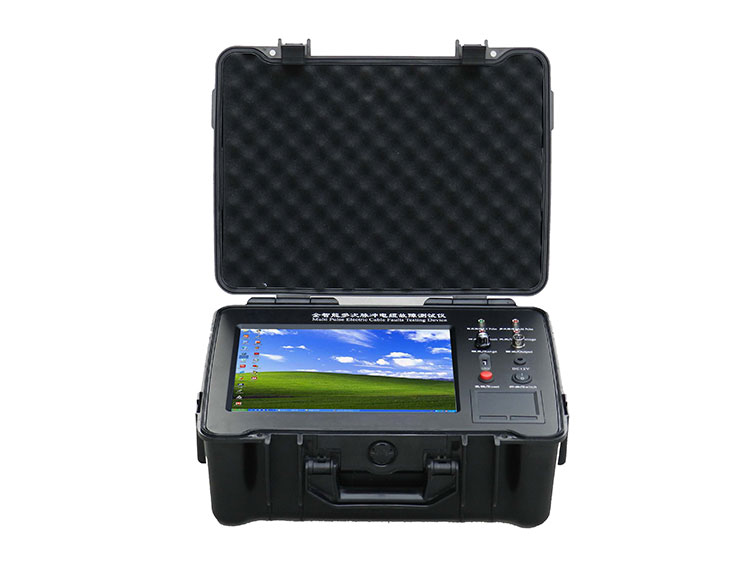

◆ 國內領先采用win7系統操作平臺以及12寸大屏幕觸摸系統，觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現極強穩定性。

◆ 采用最新的USB通信接口，采集信號穩定，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。

◆ 軟件實現低壓脈沖、多次脈沖法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。

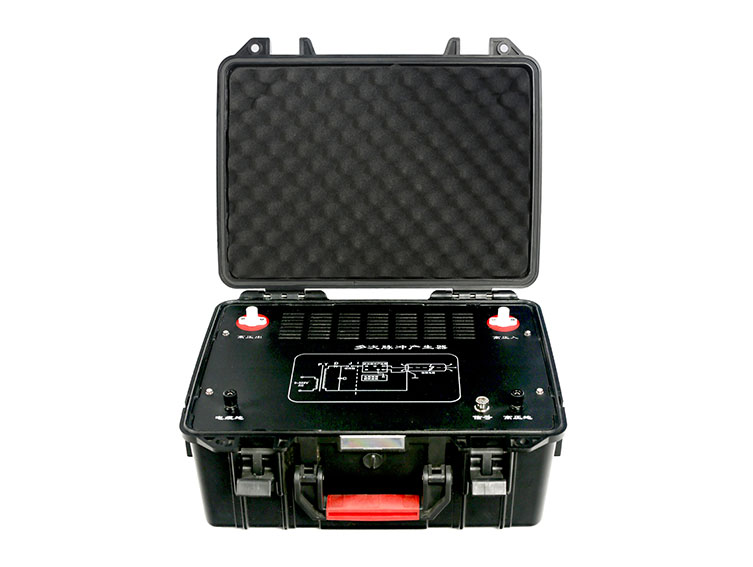

◆ 獨特的多次脈沖法產生器設計,現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5KG，真正實現全套設備輕便化。

◆ 主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作（選配）

◆內置現場波形和現場實物接線圖，利于現場測試比對和日常學習，并能自動生成測試報告并打印。

◆ 關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。

技術參數

顯示方式：12.1英寸工業級液晶屏（win7操作平臺）

測試距離：不小于60km

操作方式：雙操作，觸摸筆兼觸控鼠標操作

測試方法：低壓脈沖法、沖閃電流法、多次脈沖法

存儲空間：固定8G

最短測試距離（盲區）：0-5米或無盲區

分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米

精確定點誤差：±0.2m

測試誤差：系統誤差小于±1%

儀器采樣頻率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz

脈沖寬度：100ns、200ns、1μs、2μs、5μs（軟件自動匹配）

待機時間：可連續使用6小時左右

主機重量：7kg

外形尺寸：180mm×300mm×400mm

環境溫度：-20℃～﹢40℃，相對濕度：80%

電源與功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W

◆路徑儀技術指標：

信號頻率：15KHz正弦波

輸出功率：Pomax≥100W

輸出阻抗：Zo=Zc(電纜特性阻率)

震蕩方式：斷續

環境溫度：－10℃～＋40℃

相對濕度：RH≤85%（25℃）

主機重量：9.8kg

外形尺寸：180mm×300mm×400mm

◆聲磁數顯同步定點儀技術指標：

數顯距離：最大500米，最小0.1米

粗測誤差：小于10%，定點誤差為零

電磁通道接收機靈敏度：<5μV

電磁通道增益：>110dB (30萬倍)

聲音通道音頻放大器增益：<120dB (信噪比4:1時100萬倍)

50Hz工頻抑制度：>40dB (100倍)

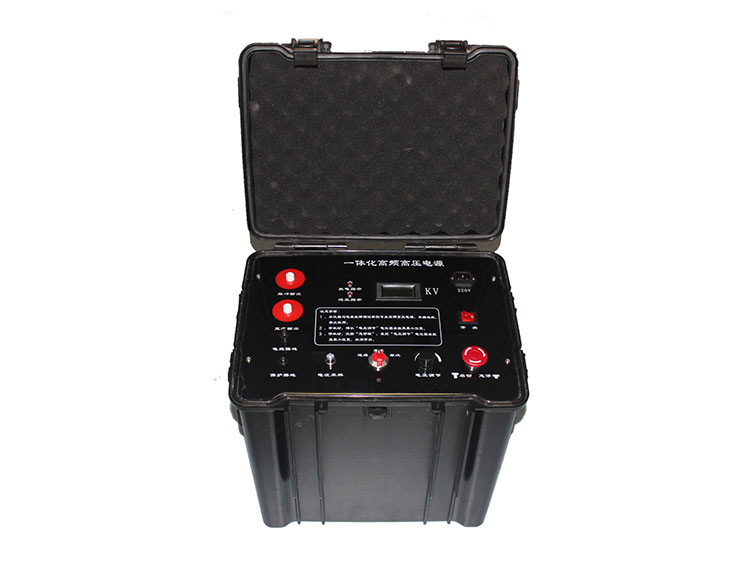

◆一體化高頻高壓電源技術指標：

1、純一體化設計，數字化顯示，內置式電容、接線簡單、易操作；

2、具有電壓調節、自動穩壓和自動保護功能；

3、輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點；

4、輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化；

5、軟件控制真空沖擊打火放電，自適應放電及脈沖周期；

6、具有應急停止鍵、自動放電功能，急停或停機自動降壓放電，安全可靠；

7、連續工作時間不少于6小時，滿足電纜故障測試的最長工作時間；

8、工程機箱設計，結構緊湊，體積小，重量輕，便于單人攜帶。

輸出方式：脈沖輸出、直流輸出

輸出電壓：負壓，0～-35kv連續可調

工作電流：≤40mA

工作模式：單次脈沖、連續脈沖、直流輸出

內置電容：2uF/35kv（4uF/35kv）

放電能量：≤1225J（2450J）

脈沖周期：3s～8s 自適應

自動放電：停機自動放電

工作電源：工頻220V±10%

工作溫度：-10℃～40℃

工作濕度：≤80%

海拔高度：≤1000米

外形尺寸：478(L)*370(W)*448(H) mm

重    量：≤28kg
